Dalgıç Çamur Pompası

ZJQ dalgıç bulamaç pompası, pompanın doğrudan bir motorla birleştiği bir tür hidrolik mekanizmadır. Pompa seti, yüksek kaliteli özel malzeme, güncellenmiş yapı, geniş akış kanalı, yüksek kanalizasyon kapasitesi gibi avantajlı özelliklere sahiptir.

Soruşturma göndermek→

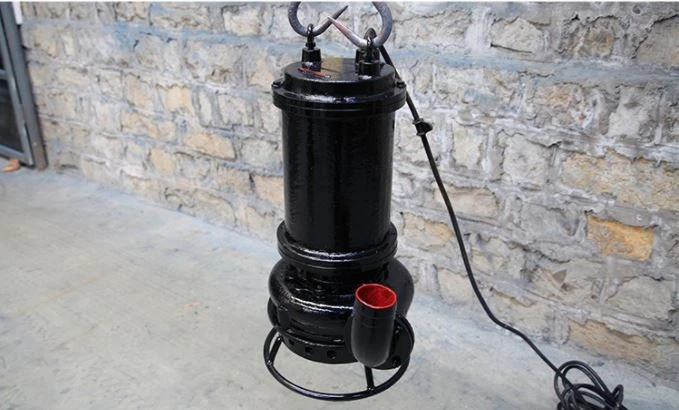

Pompanın doğrudan bir motorla ilişkilendirildiği bir hidrolik mekanizma, ZJQ dalgıç çamur pompasıdır.

Pompa seti, yüksek kaliteli özel malzemeden, güncellenmiş bir yapıdan, geniş bir akış kanalından ve büyük bir kanalizasyon kapasitesinden yararlanır.

Kum, çamur, kömür cüruf katı vb. sıvı içeren malzemeleri taşımak için kullanılır. Pompa, diğer yerlerin yanı sıra göllerde, nehirlerde, denizde ve genişleyen kanallarda çamur ve kumu taşımak için kullanılabilir. Diğer yerlerin yanı sıra yüzme havuzlarının yanı sıra inşaat sahaları, çelik fabrikaları ve enerji santrallerinden kanalizasyonun çıkarılması için de kullanılabilir. Pompa, yüksek kaliteli malzemelerden yapılmıştır, yenilikçi bir yapıya sahiptir ve güçlü bir dağıtım sistemi ile geniş bir akış yoluna sahiptir.

Pompanın kontrol ünitesi henüz tamamlanmadı. Motor ve pompa olmak üzere iki kısımdan oluşur.

Üç fazlı bir senkron alternatif motor kullanılır. Statik sızdırmazlık, pompayı sistemden izole eder. Mekanik salmastra, doldurulmakta olan bir yağ haznesinde çalışan çift uçlu bir dalga borusudur. Yağ odası ile motor odası arasında bir yağ-su probu bulunur. Pompa seti düzgün çalışırken suyun motor odasına girmesini önleyebilir. Ana çark ve yardımcı çark pompa setini oluşturan iki parçadır. Yardımcı pervane, ana pervaneye dağıtımda yardımcı olmak için katı-sıvı kombinasyonunu püskürtmek veya çalkalamak için kullanılır. Ana pervane, katı-sıvı karışımını emmek ve vermek için kullanılır.

Yapı açıklaması

1. M, AH, AHP, HP, HH ve bulamaç pompalarının tümü çift pompa kabuğuna veya pompa gövdesi yapısına sahiptir. Pompa gövdesi, çark, kılıf, koruma plakası vb. içeren pompa kapağı için aşınmaya dayanıklı yedek bir metal astar içerir. Çalışma basıncına bağlı olarak, pompa kapağı ya gri dökme demirden ya da bilyeli dökme demirden yapılır öğütülmüş Dikey olarak bölünmüştür ve bağlantı elemanları ile birbirine sabitlenmiştir. Braket ve pompa gövdesi cıvatalarla birbirine bağlanmıştır ve pompa gövdesinin bir dayanağı vardır. Pompa çıkışı döndürülerek sekiz farklı açıda monte edilebilir. Sızıntıları önlemek ve pompanın kullanım ömrünü uzatmak için pervanenin ön ve arka kapak plakalarına arka kanatlar takılmıştır.

2. AHR, LR ve Mr bulamaç pompaları, çift pompa kabuk yapısına ve pompa gövdesi ile pompa kapağında (çark, ön kılıf, arka kılıf, vb. dahil) değiştirilebilir, aşınmaya ve korozyona dayanıklı kauçuk kaplamaya sahiptir. Pompanın dönen parçaları ve montaj şekilleri, pompa gövdesi ve kapağı gibi ah, l ve M pompalarınki ile aynıdır.

3. D ve G Tipi pompalar tek konstrüksiyona sahiptir (yani balatasızdır). Aşınma ve yıpranmaya dayanıklı metal, pompa gövdesini, kapağını ve pervaneyi oluşturur. Pompa gövdesi ve pompa kapağı, benzersiz bir kenetleme mekanizması kullanılarak birleştirilmiştir ve pompa çıkış yönü, montajı ve demontajı basitleştirerek serbestçe dönebilir.

4. Her tip pompanın yatay bir girişi vardır ve iletim yönüne göre saat yönünde döner.

Pompa gövdesi ve pompa kapağı, dalgıç bulamaç pompası kafasının diğer adlarıdır. Tipik olarak, pompa gövdesi ve pompa kapağı, bir bulamaç pompasının sözde pompa kafasını oluşturur. Pervane, salmastra ve yatak bileşenleri, esas olarak pompanın rotoruna bağlı olan pompa gövdesine yataklar aracılığıyla bağlanır. Pompa kapağı ve pompa gövdesi birlikte kapalı bir boşluk oluşturur. Pompa kapağı, pompa gövdesine karşılık gelen Bölümdür. Bulamaç pompasının içi, pompanın gövdesi ve kapağı ile kaplanmıştır. Çoğu durumda, astarı yüksek krom alaşımı ve kauçuk oluşturur. Pompa balataları genellikle kauçuk veya metal alaşımından oluşur.

1. Güç kaynağı üç fazlı, 50 Hz, AC güç kaynağıdır.

2. Ortamın maksimum sıcaklığı 40 dereceyi geçmemeli ve patlayıcı veya yanıcı gazlar bulunmamalıdır.

3. Kül ve cüruf, sırasıyla yüzde 45 ve yüzde 60 ile ortamdaki en yüksek katı parçacık konsantrasyonlarına sahiptir.

4. Ünitenin maksimum dalış derinliği 20 metreden fazla ve minimum dalış derinliği 1 metreden az olamaz.

5. Ünite ortamda dikey olarak çalışırken daha iyi performans gösterir ve sürekli çalışma tercih edilen çalışma modudur.

Numara.	Modeli	Deşarj mm	Akış m³/h	Kafa m	Güç kW	Tam Etki. η (yüzde)	Hız dev/dak	Maks. mm	Ağırlık kilogram
1	ZJQ10-20-3	50	10	20	3	37	1460	8	110
2	ZJQ15-18-3	50	15	18	3	46	1460	8	110
3	ZJQ20-15-3	50	20	15	3	52	1460	8	110
4	ZJQ25-12-3	50	25	12	3	58	1460	8	110
5	ZJQ30-12-3	65	30	12	3	60	1460	8	110
6	ZJQ35-10-3	65	35	10	3	64	1460	8	110
7	ZJQ40-8-3	65	40	8	3	66	1460	8	110
8	ZJQ15-22-4	50	15	22	4	43	1460	10	113
9	ZJQ18-20-4	50	18	20	4	46	1460	10	113
10	ZJQ20-18-4	50	20	18	4	50	1460	10	113
11	ZJQ25-20-4	50	25	20	4	52	1460	10	113
12	ZJQ30-16-4	65	30	16	4	52	1460	10	113
13	ZJQ35-15-4	65	35	15	4	60	1460	10	113
14	ZJQ40-12-4	65	40	12	4	63	1460	10	113
15	ZJQ45-10-4	65	45	10	4	66	1460	10	113
16	ZJQ20-30-5.5	80	20	30	5.5	42	1460	13	205
17	ZJQ25-15-5.5	80	25	15	5.5	42	1460	13	205
18	ZJQ30-20-5.5	80	30	20	5.5	54	1460	13	205
19	ZJQ45-15-5.5	80	45	15	5.5	41	1460	13	205
20	ZJQ15-20-5.5	80	15	20	5.5	33	1460	13	205
21	ZJQ50-10-5.5	80	50	10	5.5	44	1460	13	205
22	ZJQ15-20-7.5	80	15	20	7.5	34	1460	13	210
23	ZJQ20-25-7.5	80	20	25	7.5	35	1460	13	210
24	ZJQ25-20-7.5	80	25	20	7.5	36	1460	13	210
25	ZJQ25-30-7.5	80	25	30	7.5	36	1460	13	210
26	ZJQ30-30-7.5	80	30	30	7.5	37	1460	13	210
27	ZJQ32-20-7.5	80	32	20	7.5	37	1460	13	210
28	ZJQ45-15-7.5	80	45	15	7.5	41	1460	13	210
29	ZJQ100-10-7.5	100	100	10	7.5	48	1460	21	220
30	ZJQ40-25-11	80	40	25	11	38	1460	13	240
31	ZJQ50-21-11	80	50	21	11	40	1460	13	240
32	ZJQ50-26-11	80	50	26	11	40	1460	13	240
33	ZJQ70-20-11	80	70	20	11	43	1460	13	240
34	ZJQ100-18-11	100	100	18	11	48	1460	21	240
35	ZJQ25-40-15	80	25	40	15	37	1460	13	330
36	ZJQ50-26-15	80	50	26	15	40	1460	13	260
37	ZJQ50-28-15	80	50	28	15	40	1460	13	260
38	ZJQ60-30-15	100	60	30	15	41	1460	13	265
39	ZJQ70-24-15	80	70	24	15	42	1460	13	260
40	ZJQ75-25-15	100	75	25	15	43	1460	13	260
41	ZJQ100-18-15	100	100	18	15	49	1460	21	270
42	ZJQ150-15-15	100	150	15	15	51	1460	21	270
43	ZJQ150-18-18.5	150	150	18	18.5	49	980	32	550
44	ZJQ200-12-18.5	150	200	12	18.5	53	980	45	550
45	ZJQ150-22-22	150	150	22	22	47	980	32	600
46	ZJQ200-15-22	150	200	15	22	50	980	45	600
47	ZJQ60-46-30	150	60	46	30	41	980	14	550
48	ZJQ70-38-30	150	70	38	30	42	980	21	710
49	ZJQ100-35-30	150	100	35	30	44	980	21	710
50	ZJQ108-30-30	150	108	30	30	44	980	21	710
51	ZJQ150-30-30	150	150	30	30	46	980	21	710
52	ZJQ150-35-30	150	150	35	30	46	980	21	710
53	ZJQ200-20-30	150	200	20	30	52	980	21	710
54	ZJQ240-20-30	150	240	20	30	55	980	21	710
55	ZJQ300-15-30	200	300	15	30	56	980	28	700
56	ZJQ100-50-37	150	100	50	37	44	980	21	850
57	ZJQ300-20-37	200	300	20	37	56	980	28	775
58	ZJQ400-15-37	200	400	15	37	58	980	28	775
59	ZJQ150-35-45	150	150	35	45	47	980	36	1000
60	ZJQ200-30-45	150	200	30	45	49	980	36	1110
61	ZJQ500-15-45	200	500	15	45	59	980	46	1100
62	ZJQ150-45-55	150	150	45	55	46	980	21	1140
63	ZJQ250-35-55	150	250	35	55	51	980	36	1140
64	ZJQ600-15-55	200	600	15	55	60	980	46	1220
65	ZJQ200-45-75	150	200	45	75	49	980	21	1540
66	ZJQ200-50-75	150	200	50	75	48	980	14	1550
67	ZJQ350-35-75	200	350	35	75	53	980	28	1550
68	ZJQ400-25-75	200	400	25	75	58	980	25	1550
69	ZJQ500-20-75	200	500	20	75	59	980	25	1550
70	ZJQ200-60-90	150	200	60	90	48	980	14	1550
71	ZJQ400-40-90	200	400	40	90	54	980	28	1550
72	ZJQ500-25-90	200	500	25	90	60	980	25	1550
73	ZJQ400-50-110	200	400	50	110	53	980	28	1970
74	ZJQ600-30-110	200	600	30	110	61	980	28	1970
75	ZJQ780-26-110	300	780	26	110	62	980	50	1970
76	ZJQ1000-18-110	300	1000	18	110	64	980	50	1970
77	ZJQ400-60-132	200	400	60	132	53	980	28	2000
78	ZJQ500-45-132	200	500	45	132	56	980	28	2000
79	ZJQ500-55-132	200	500	55	132	55	980	28	2000
80	ZJQ800-35-132	300	800	35	132	63	980	42	2000
81	ZJQ1000-22-132	300	1000	22	132	64	980	50	2000
82	ZJQ650-52-160	200	650	52	160	58	980	28	2650
83	ZJQ780-50-185	300	780	50	185	60	980	38	3330
84	ZJQ800-55-220	300	800	55	220	60	980	38	3400
85	ZJQ1250-35-220	350	1250	35	220	65	980	45	3400
86	ZJQ1750-30-250	350	1750	30	250	67	980	55	3750
87	ZJQ1500-35-250	350	1500	35	250	66	980	50	3750
88	ZJQ2000-35-315	400	2000	35	315	68	980	60	3800
