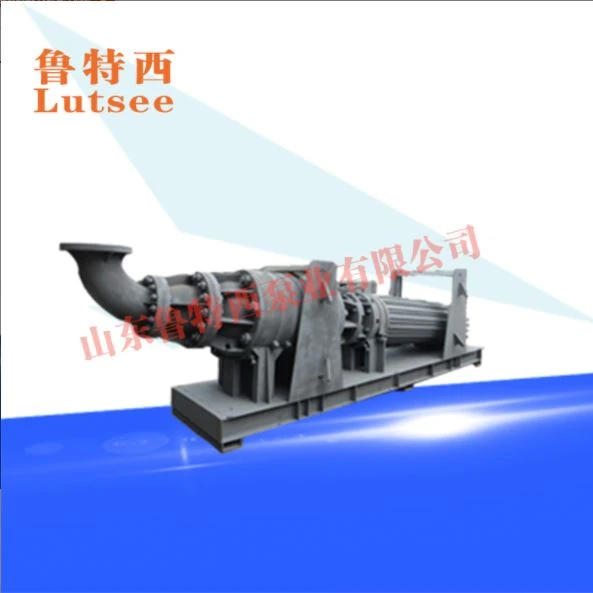

Maden Aleve Dayanıklı Dalgıç Kum Pompası

Ürün tanıtımı:

Çok kademeli bir santrifüj pompa ve su dolu dalgıç üç fazlı asenkron motor, BQS serisi maden alevine dayanıklı dalgıç kum tahliye pompasını oluşturur. MT/T671 standardı, GB 3836.1 ve GB 3836.2'yi uygulayın. Geleneksel santrifüj pompalara göre avantajları arasında kolay kurulum ve bakım, neme karşı direnç, güvenli ve güvenilir çalışma, istikrarlı performans, düşük titreşim gürültüsü, yüksek verimlilik, kompakt tasarım ve ucuz işletme maliyetleri yer alır. Gerçek uygulama ortamına bağlı olarak çalışma güvenilirliğini artırmak için akış kılavuzu ünitenin dışına takılabilir. İç boşluğu temiz su ile dolu olduğu için motor suda çalışırken patlamaz veya elektrik kıvılcımı çıkarmaz. Elektrikli pompanın motoru ve pompası ayrıdır.

Özellikleri

BQS serisi Mine Aleve Dayanıklı Dalgıç Kum Pompaları, motor ve su pompasının entegre yapısını alır. Motorun iç boşluğuna su girmesini önlemek için motor ile pompa gövdesi arasına iki mekanik salmastra yerleştirilmiştir. Motorun alt ucundan, bağlantı kutusuna su girmesini önlemek için "O" contalar, halka ve kauçuk sıkıştırma kovanı sızdırmazlık cihazları kullanırlar. Motor mahfazasının dışına bir kapak yerleştirilmiştir ve pompadan boşaltılan suyun tamamı motor mahfazası ile kapak arasındaki ara katmandan dışarı akar, bu da motorun su soğutmasının özelliklerini gerçekleştirir ve böylece su pompasının çalışmasını sağlar. Kısa sürede dehidrasyon ve su olduğunda otomatik olarak tahliye edebilir. Temiz su pompası ile karşılaştırıldığında, kum pompası pervanesi, katı parçacıklar cüruf kanalizasyon içeren kumu boşaltabilen ve verimliliği etkilemeyen bir kum önleme halkası ile buna göre artırılır.

Yapı

BQS serisi iki tip emiş tasarımına sahiptir: tek emiş ve çift emiş. Her iki tip pompa da sırt sırta konumda iki grup çarka sahiptir. Çift emişli yapı için, emiş pompanın üstünde, diğeri ise pompanın altındadır. Prensip olarak, iki emiş karşılıklı olduğundan itme kuvveti sıfırdır ve pervane sayıları iki taraf için aynıdır. Tek emişli tip için pompanın alt kısmında tek emişlidir. Pervane çift ise, iki grubun sayıları ve emiş yönü aynıdır. Yani itme kuvveti sıfırdır. Pervane sayıları tekil ise, alt emiş çarkı bir kademe fazladır ve ekstra çarkın balans delikleri ve emniyet balans halkası vardır. Çoğunlukla itme kuvvetini dengeleyebilir, bu nedenle güven kuvveti de neredeyse sıfırdır. Tasarımlar, motor yatağının itme kuvvetini azaltabilir ve motorun dengeli çalışmasına yardımcı olabilir ve hizmet ömrünü uzatabilir.

Modeli

Not: Kafa, tek kademeli kafa × kademelerle belirtilebilir

Motor pompası, Keşfedilmeye uygun tiptedir, işareti "ExdbI"dir

Detaylar

1. 660, 1140, 6000 ve 10000 volt anma gerilimleri ve yüzde 5 izin gerilimi dalgasına sahip üç fazlı güç kaynağı

3. Maksimum sıvı sıcaklığı: 40 derece; 2. izin verilen ortam sıcaklığı: 0 derece –40 derece

4. PH seviyesi 6–8 olmalıdır.

6. Maksimum sualtı derinliği 70 m'den az olmalı ve katı içerik yüzde 2'den az olmalıdır.

7. Dikey olarak yerleştirilmesi tavsiye edilir. Ancak, yatay kurulum planının uygun olduğu bazı uygulamalar vardır. Operasyonel model devam ediyor.

8. Pompa, grizu gibi havada patlayıcı gaz bulunan bir yerde kullanılabilir. Gazlı ortamda çalışabilme özelliğine sahiptir.

Genel başvuru şartı yukarıda belirtildiği gibidir. Pompanın özel olarak yapılması ve benzersiz koşullar için üretilmesi gerekir.

Teknik Karakter

1. Kullanılmış bir kıyaslama

2. BQS pompalarının temel özellikleri

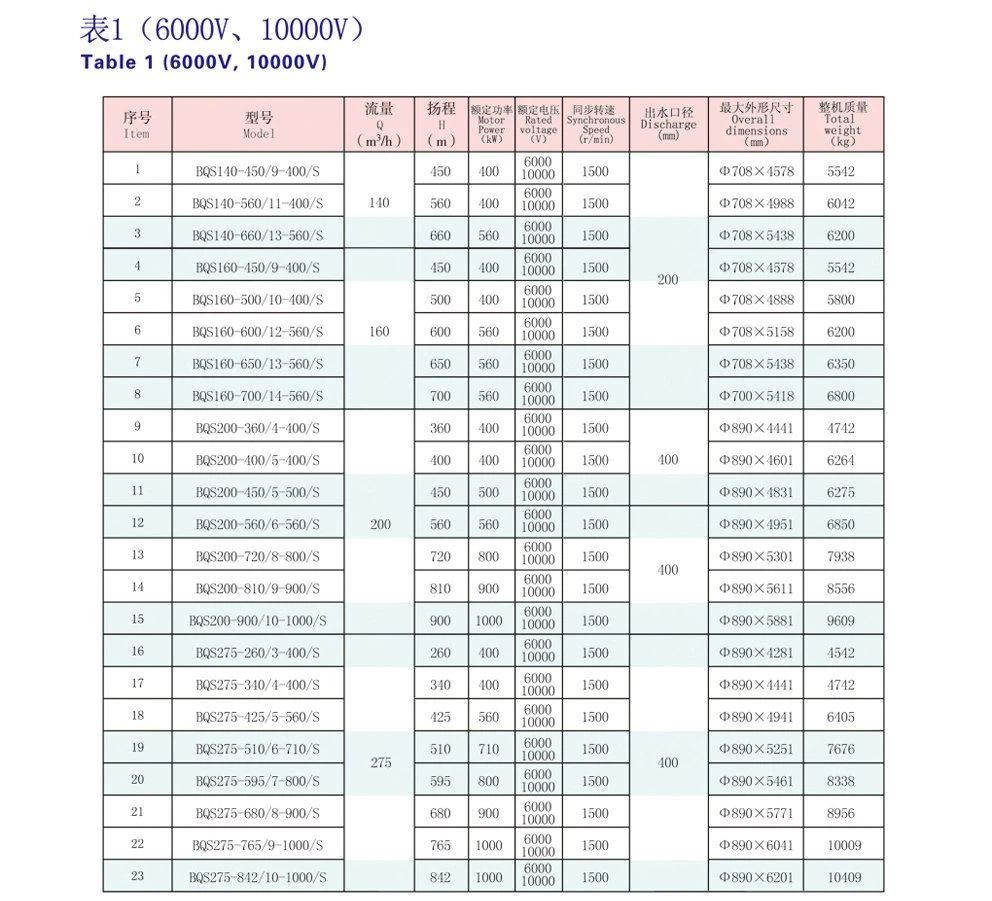

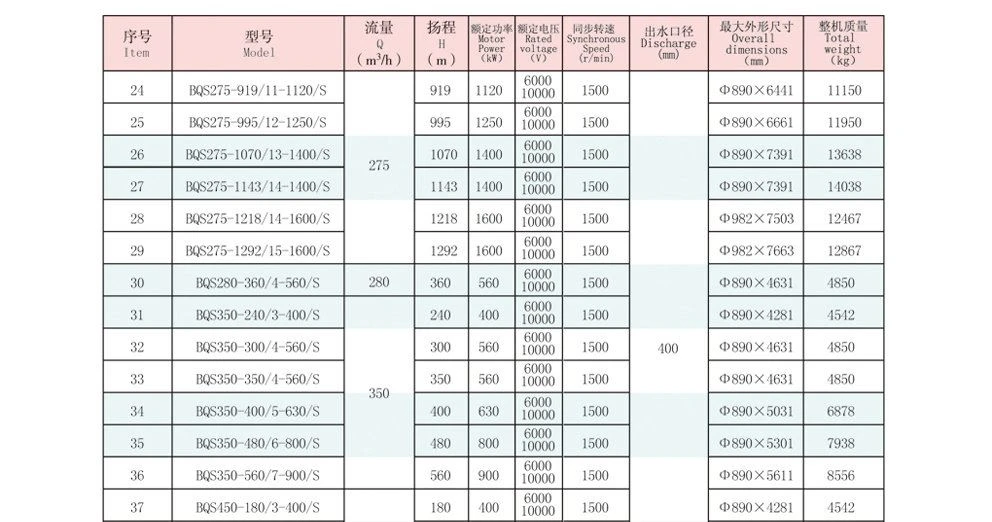

Tablo 1, 6000V ve 10000V serisi pompalar için birincil performans ölçümlerini listelerken, Tablo 2 motor için olanları listeler.

Tablo 1, 660V ve 1140V serisi pompalar için birincil performans ölçümlerini listelerken, Tablo 2 motor için olanları listeler.

Tedarik Kapsamı

1. Motor pompası: BQS serisi pompa, YBQ serisi dalgıç motor, soğutma ceketi, Tramvay.

2. Boru: Kısa boru, basma borusu, dirsek, conta rondelası, bağlantı parçaları, basma borusu için çek valf.

3. Kablo: Güç kablosu ve kablo bağlantı malzemesi.

4. Kontrol paneli: Kontrol paneli, Otomatik kontrol sistemi.

Kurulum tipi

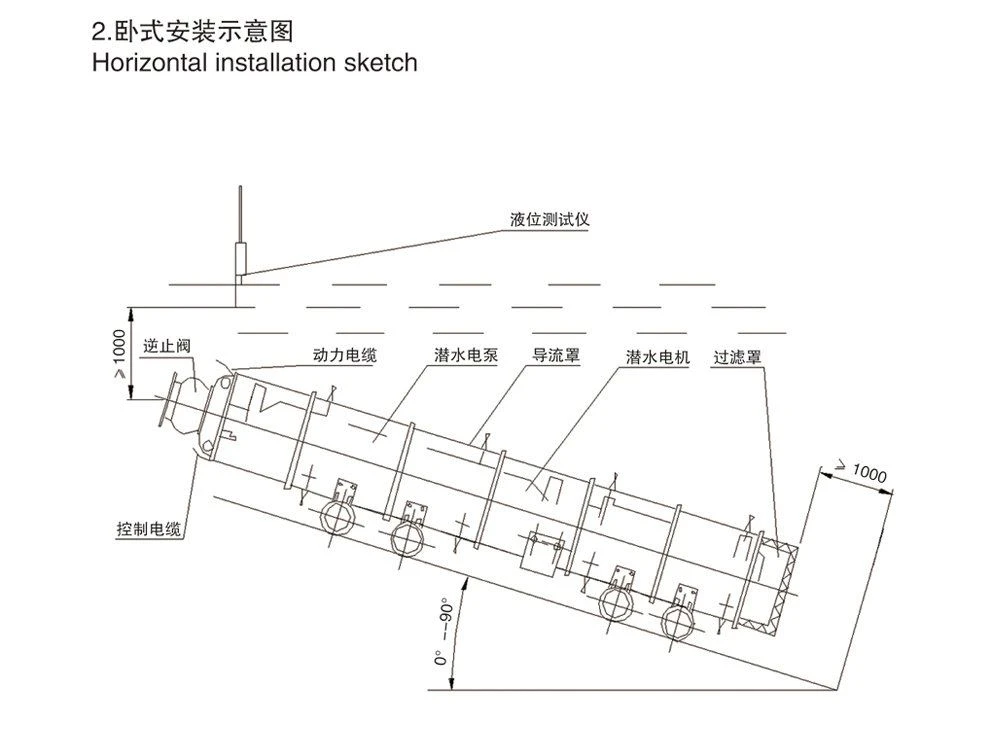

BQS serisi dalgıç motor pompasının iki tür montajı vardır: dikey ve yatay. Madencilik drenajı amacıyla eksiksiz bir drenaj sistemi seti olarak tramvayla birleştirilebilir. Aşağıdaki gibi kroki
