Birçok dalgıç elektrikli pompa türü vardır ve kuyu sulamada en yaygın kullanılanlar yağ dolu ve su dolu dalgıç elektrikli pompalardır. Örnek olarak QJ serisi derin kuyu dalgıç pompasını ele alarak, bu makale derin kuyu dalgıç pompalarının yapısını kısaca tanıtmaktadır.
Derin kuyu dalgıç pompasının yapısı, şekilde görüldüğü gibi, esas olarak su pompası, elektrik motoru, giriş ve sızdırmazlık elemanından oluşur.
Su pompası, dalgıç elektrikli pompanın üst ucunda bulunur ve esas olarak pervane, kılavuz gövdesi, pompa mili, kauçuk yataklar ve diğer bileşenlerden oluşur. Pompa mili ve motor mili bir silindir kapliniyle bağlanır. Pervane, santrifüjlü kapalı bir pervanedir ve su pompasının kapanma sırasında geri dönmesini önlemek için üst uca bir çek valf takılmıştır.
Motor kısmı dalgıç elektrikli pompanın alt ucunda bulunur ve esas olarak rotor, stator, kılavuz yatak, itme yatağı ve basınç düzenleyici film gibi bileşenlerden oluşur. Plastik veya stator sargısı polietilen yalıtımlı naylon kılıflı suya dayanıklı elektromanyetik telden yapılır. Motorun iç kısmı, motorun yataklarını soğutmak için temiz suyla doldurulur. Motorun alt kısmına, motorun sıcaklık artışından kaynaklanan gövde içindeki su basıncındaki değişiklikleri ayarlamak için kauçuk bir basınç düzenleyici film yerleştirilir.
Giriş ve sızdırmazlık cihazı dalgıç elektrikli pompanın ortasında bulunur. Sızdırmazlık cihazı motorun üst ucunda bulunur ve bir kum atma halkası ve ileri ve geri cihazların bir iskelet yağ contasından oluşur. İşlevi tortunun motorun içine girmesini önlemektir.
200-QJ80-55/5 derin kuyu dalgıç pompasının model anlamı: 200- Bu pompa için uygun minimum kuyu çapı 200 mm'dir; QJ derin kuyu dalgıç pompası; 80- Anma debisi 80m3/h; 55- Anma toplam basma yüksekliği 55 metredir; su pompasının 5 aşaması.

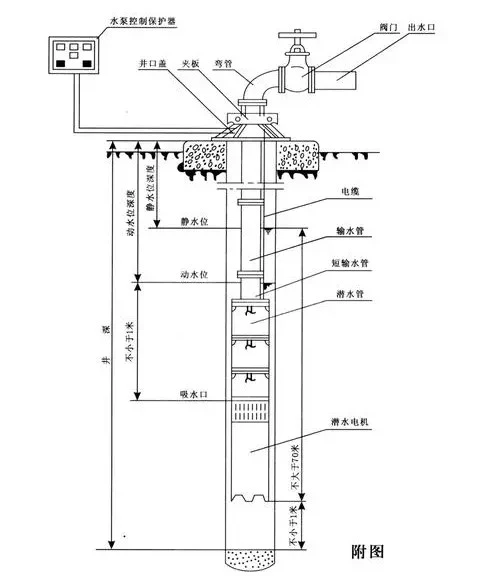

Derin kuyu dalgıç pompasının yapısal şeması aşağıdaki gibidir:
